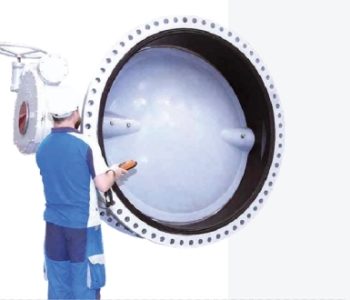

五偏心全金属硬密封蝶阀

维替河南提供的五偏心全金属硬密封蝶阀设计特点：

1、适用于高压管路的流量快速切断与调节，最大磅级可达2500Lb，密封圈有金属硬对硬，灵活适用于各种工况；

2、五偏心设计，开启力矩小，密封效果佳；

3、密封圈设计新颖、简单、免维修，阀门启闭灵活，可快速切断管道，自清洗能力强，使用寿命长；

4、整体金属锻造密封环及阀座，可更换的阀座和密封环；

5、阀杆防吹出设计，动负载填料压盖，双向承压。

五偏心原理：

1、为提高蝶阀的承压能力，阀轴应偏心于阀板密封面，即轴向偏心，密封面置于阀杆—侧密封面偏心于阀杆；

2、为减少阀座与阀板密封面的摩擦，增强阀门使用寿命，阀杆应偏心于通道中心即径相偏心，阀杆在阀通道中心线的一侧，阀杆偏心于通道中心；

3、为提高密封性能，密封面应采用径向偏心即椭圆锥顶尖偏心，正圆密封环环周线延长形成了一个椭圆锥体，其椭圆锥的顶尖偏心于通道中心；

4、为更好的控制高低温的膨胀及收缩变型更加均匀，阀座密封应采用正圆心偏心，密封环每一垂直与通道中心线的切面均为正圆型，每一切面圆心均偏心于通道中心线；

5、为达到更好的密封效果，密封面具有强制线密封和面密封的双密封结构，要求密封面为圆形异性球面密封环设计。

维替河南提供的五偏心全金属硬密封蝶阀性能参数：
